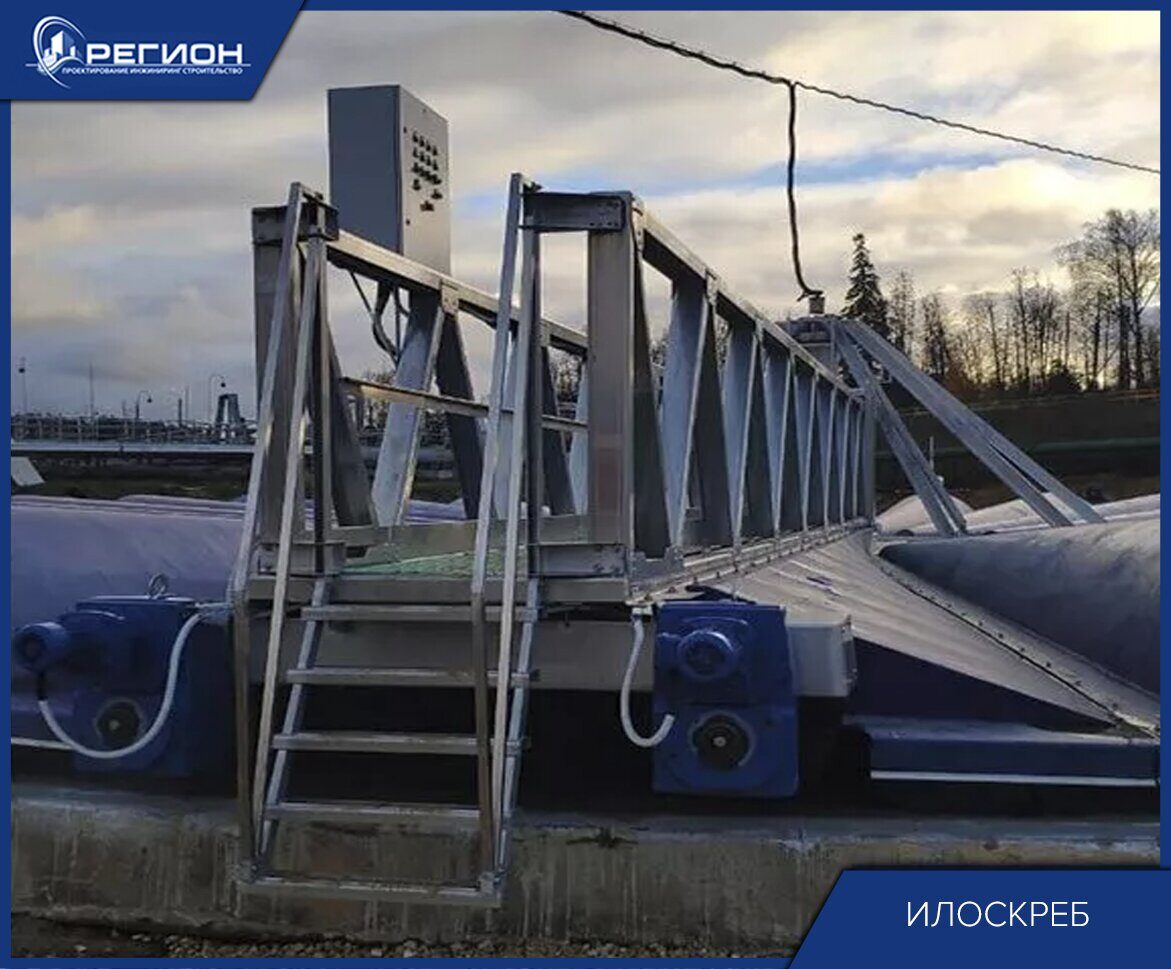

Илоскрёб

В схеме очистных сооружений важнейшим рабочим узлом для уборки донных и плавающих отложений служит илоскрёб. Оборудование устанавливается в резервуарах – отстойниках. Вода должна осветлиться после отстоя на 50-60 %. Донный осадок убирается илоскрёбом в специальный приямок для удаления грязи насосом. В зависимости от характера сточных вод и зимних температур на первичный отстойник устанавливаются различные типы илоскрёбов.

Конструкции илоскрёбов

  1. Система илоудаления ИЛ. Вращающаяся ферма несёт конструкцию, на которую крепятся скребки с определённым углом наклона, направляя иловые отложения к приямку. В центре стоит приводной двигатель с редуктором, обеспечивающим нужную скорость вращения штанги. Пара ведущих колёс обеспечивает хорошее сцепление с бортиком даже зимой при обледенении.
  2. Илоскрёб марки ИПР применяется для одновременного удаления осадков и лёгких фракций, очищая зеркало отстойника. Выпускается согласно ТУ 4859-005-49751841-200. Устройство представляет два крыла со скребковыми механизмами, крепящимися по центру соединением звезда. На балках крепятся скребки, по железобетонному кольцу проложен рельс, на который опираются катки. Сверху до центра смонтирована смотровая площадка для обслуживания установки. Питание производится через кольцевой токоприёмник по центру. Верхняя погружная рейка по ходу движения снимает легкие фракции с поверхности, направляя их в жиросборник.
  3. Илоскрёбы для радиальных отстойников универсального применения Slamex используют в качестве скребкового механизма в виде логарифмической спирали или мелким набором скребков типа «Жалюзи», установленных под определённым углом к очищаемой поверхности. В установках предусмотрена работа при минусовых температурах, с полным погружением конструкции, кроме электрического двигателя.
  4. Финская система илоудаления Finnchain предусматривает верхнюю очистку с регулируемым открытием шлюза для удаления плавающей плёнки. Всё оборудование работает в погружном режиме. Донные колёса скребков автоматически подстраиваются под неровности днища, что уменьшает их износ. Система может работать от одного или двух приводов в зависимости от размера бассейна и нагрузки.

Конструктивные особенности скребковых механизмов

Использование погружного метода проводки механизма илоудаления на импортном оборудовании Finnchain и Slamex значительно облегчают монтаж и дают возможность выполнить перелив на внешний желоб, что намного проще. Система «мокрое колесо» упрощает и удешевляет эксплуатацию иглоскрёба в зимний период. На системах с верхними катками требуется кабельный обогрев рельса, контроль обледенения кромки бассейна, дабы не допустить пробуксовки колёс.

Пружинный скребковый механизма повышает эффективность шламоудаления, исключает появление застойных зон. Саморегулирование скребков уменьшает их износ и разрушение бассейна. Достаточно дорогая система окупается длительным межремонтным периодом и эффективной работой. Чем больше осадка будет удалено на первой ступени, тем меньше нагрузка на последующих стадиях очистки.

На Финчейн-пластик илоскрёбах оборудование выполнено из нержавеющей стали, чёрного металла с антикоррозийным покрытием что обеспечивает защиту от разрушения в водной среде. Конструкции могут быть комбинированными, нижняя погружная часть всегда имеет защиту от коррозии.

Скребки конструкции ИЛ оборудованы резиновыми пластинами. При износе резины упоры не позволяют скребку опускаться ниже и царапать днище. За один оборот обеспечивается полная очистка днища от осадка.

Для работы с нефтегазовыми стоками используют взрывозащищённое оборудование.

Подбор илоскрёба при реконструкции радиального отстойника

Реконструкцию отстойника ведут, руководствуясь принципами:

  • увеличения межремонтного периода, надёжности механизма;
  • облегчения конструкции;
  • удобной эксплуатации с возможностью замены узлов без опорожнения бассейна.

Монтаж и наладку следует поручить специализированной организации. Угол поворота скребков для полной очистки днища от осадков регулируется в момент пуско-наладки. Резиновые фартуки на скребках позволяют добиться эффективного примыкания к плоскости.

Профильные детали заменяются трубами, что существенно облегчает конструкцию с сохранением жесткости. Замена катков на подшипники упростит дальнейшую эксплуатацию оборудования.

Проектирование и подбор илоскрёбов на радиальный отстойник

Подбор илоскрёбов для новых очистных сооружений производится при расчете первичных отстойников. В зависимости от требуемого времени отстаивания определяется диаметр отстойника и конструктивные особенности сооружения, система переливных лотков, камера отведения осадка, и т.п. Только после определения основных характеристик отстойника можно приступать к подбору оборудования илоскреба.

Проектирование илоскрёба выполняется в комплекте с новым отстойником. Только при корректном подборе оборудования илоскрёб обеспечит надёжное осветление стоков на первой ступени. Подбор эффективного оборудования Slamex, или отечественного ИПР зависит от особенности сточных вод, мощности очистных сооружений, использования биологических ступеней.

Электроснабжение и автоматизация

Силовое оборудование представлено моторедуктором, питание от сети 380/220 В. Пусковая аппаратура расположена в специальных модулях. Шины проложены в трубах, кабели защищены рукавами.

Автоматика предусматривает последовательность запуска комплекта оборудования, в том числе насоса откачки ила из приямка. Предусмотрена система зануления и аварийная сигнализация.

Принцип определения стоимости оборудования:

Стоимость оборудования зависит от производителя и сложности конструкции. Чем больше диаметр отстойника, тем сложнее система очистки. Кроме того комплект поставки включает привод и автоматическое обеспечение процесса. Обычно в комплект поставок входят и дополнительные устройства:

  • система очистки лотков в виде ершей;
  • теристорный регулятор скорости перемещения скребков;
  • верхняя полупогружная рейка;
  • переливная кромка.

Комплект поставки оборудования, согласно проекту, рассчитывается поставщиком индивидуально, по сложившимся на момент заказа ценам.
